انتخاب کلید حفاظتی مناسب یکی از مهم‌ترین مراحل طراحی تابلو برق و حفاظت از تجهیزات الکتریکی است. کلیدهای اتوماتیک زیمنس (MCCB) و کلیدهای مینیاتوری (MCB) دو گزینه اصلی در این زمینه هستند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. کلید مینیاتوری عمدتاً برای مدارهای کم‌جریان و حفاظت از تجهیزات کوچک در ساختمان‌ها و صنایع سبک مناسب است، در حالی که کلید اتوماتیک برای جریان‌های بالاتر و محافظت در برابر اضافه‌بار و اتصال کوتاه در تابلوهای صنعتی کاربرد دارد. همچنین کلیدهای حرارتی نقش مهمی در محافظت از موتورهای الکتریکی دارند و در مقایسه با MCB و MCCB، در شرایط خاص عملکرد متفاوتی ارائه می‌دهند. آشنایی با تفاوت کلید اتوماتیک و کلید مینیاتوری و همچنین جایگاه کلید حرارتی، به مهندسین و تکنسین‌ها کمک می‌کند تا بهترین انتخاب را برای حفاظت از مدارها و تجهیزات داشته باشند.
آشنایی با کلید مینیاتوری یا MCB
کلید مینیاتوری زیمنس (MCB) یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق خانگی و صنعتی کوچک است که نقش اصلی آن حفاظت از مدار در برابر اضافه‌جریان و اتصال کوتاه می‌باشد. این کلید با طراحی فشرده و نصب آسان، ایمنی بالایی را برای تجهیزات الکتریکی فراهم می‌کند و به سرعت جریان اضافی را قطع می‌کند تا از آسیب رساندن به کابل‌ها و دستگاه‌ها جلوگیری شود. کلیدهای MCB زیمنس در مدل‌ها و رنج‌های مختلفی تولید می‌شوند و با رعایت استانداردهای بین‌المللی، اطمینان از عملکرد قابل اعتماد را تضمین می‌کنند. از مزایای کلید مینیاتوری می‌توان به نصب سریع، نیاز کم به نگهداری، و مناسب بودن برای جریان‌های کم و مدارهای کوچک اشاره کرد که باعث شده این کلید گزینه‌ای ایده‌آل برای استفاده در منازل، ادارات و صنایع سبک باشد.
آشنایی با کلید اتوماتیک یا MCCB
کلید اتوماتیک زیمنس (MCCB) یکی از تجهیزات حیاتی در مدارهای صنعتی و ساختمان‌های بزرگ است که برای حفاظت از مدار در برابر جریان اضافی، اتصال کوتاه و حتی خطای زمین طراحی شده است. این کلید با جریان اسمی بالاتر و قدرت قطع بیشتر نسبت به کلیدهای مینیاتوری، امکان حفاظت مطمئن از تابلوهای صنعتی و سیستم‌های قدرت را فراهم می‌کند. کلیدهای MCCB زیمنس در مدل‌های مختلفی عرضه می‌شوند و بسته به نیاز مدار، می‌توان از آنها برای کنترل جریان‌های متوسط تا بسیار بالا استفاده کرد. از مزایای کلید اتوماتیک می‌توان به عملکرد دقیق در شرایط اضافه‌بار، دوام بالا، قابلیت نصب در تابلوهای بزرگ و تطبیق با استانداردهای بین‌المللی اشاره کرد که آن را به انتخابی ایده‌آل برای پروژه‌های صنعتی و ساختمان‌های بزرگ تبدیل می‌کند.
تفاوت های کلید مینیاتوری زیمنس و کلید اتوماتیک زیمنس
در انتخاب کلید حفاظتی، شناخت تفاوت کلید اتوماتیک و کلید مینیاتوری زیمنس اهمیت زیادی دارد، چرا که هر کدام برای شرایط خاصی طراحی شده‌اند. کلید مینیاتوری (MCB) معمولاً برای مدارهای کم‌جریان و حفاظت از تجهیزات کوچک مناسب است، در حالی که کلید اتوماتیک (MCCB) برای جریان‌های بالاتر، حفاظت دقیق‌تر و کاربرد صنعتی طراحی شده است. تفاوت‌ها شامل طراحی و ساخت، جریان اسمی، قدرت قطع، ویژگی‌های تریپ و نحوه عملکرد در هنگام خطا می‌شوند. همچنین محیط نصب و کاربردهای معمول این دو نوع کلید با یکدیگر متفاوت است. در ادامه این تفاوت‌ها را به تفکیک جزئیات بررسی می‌کنیم.
تفاوت در طراحی و ساخت
- کلید مینیاتوری اندازه کوچک‌تر و طراحی ساده دارد، مناسب تابلوهای خانگی و صنعتی سبک است.
- کلید اتوماتیک بزرگ‌تر بوده و بدنه مقاوم‌تر دارد؛ تعداد پل‌ها و قابلیت تحمل جریان بالا آن را برای مدارهای صنعتی مناسب می‌کند.
تفاوت در کاربرد
- MCB بیشتر برای حفاظت مدارهای روشنایی، پریزها و تجهیزات سبک کاربرد دارد.
- MCCB برای موتورهای صنعتی، تابلوهای برق مرکزی و سیستم‌های قدرت بزرگ کاربرد دارد.
فرق در جریان اسمی
- MCB معمولاً جریان اسمی تا ۱۰۰ آمپر دارد.
- MCCB جریان‌های اسمی بالاتر و قابل تنظیم برای کاربردهای صنعتی ارائه می‌دهد.
تفاوت در قدرت قطع
- قدرت قطع MCB محدود به جریان‌های پایین است.
- MCCB می‌تواند جریان‌های اتصال کوتاه بالا را تحمل و قطع کند، مناسب محیط‌های صنعتی با جریان بالا.
فرق در ویژگی‌های تریپ
- MCB دارای تریپ مغناطیسی و حرارتی ساده است.
- MCCB ویژگی‌های پیشرفته‌تر تریپ، مانند تنظیم زمان و جریان، و حفاظت در برابر خطای زمین دارد.
تفاوت در هنگام خطا
- MCB سریعاً مدارهای کوچک را قطع می‌کند اما محدودیت جریان دارد.
- MCCB توانایی مدیریت اضافه‌بار و خطاهای سنگین را دارد و برای حفاظت تجهیزات حساس ضروری است.
فرق در نصب
- نصب MCB آسان است و اغلب روی ریل DIN قرار می‌گیرد.
- MCCB نیاز به فضای بیشتر و نصب حرفه‌ای دارد و معمولاً در تابلوهای صنعتی مرکزی استفاده می‌شود.
تفاوت از نظر قیمت
- MCB ارزان‌تر است و برای پروژه‌های کوچک اقتصادی‌تر است.
- MCCB به دلیل ویژگی‌های پیشرفته و جریان بالا، هزینه بیشتری دارد ولی در کاربرد صنعتی ضروری است.

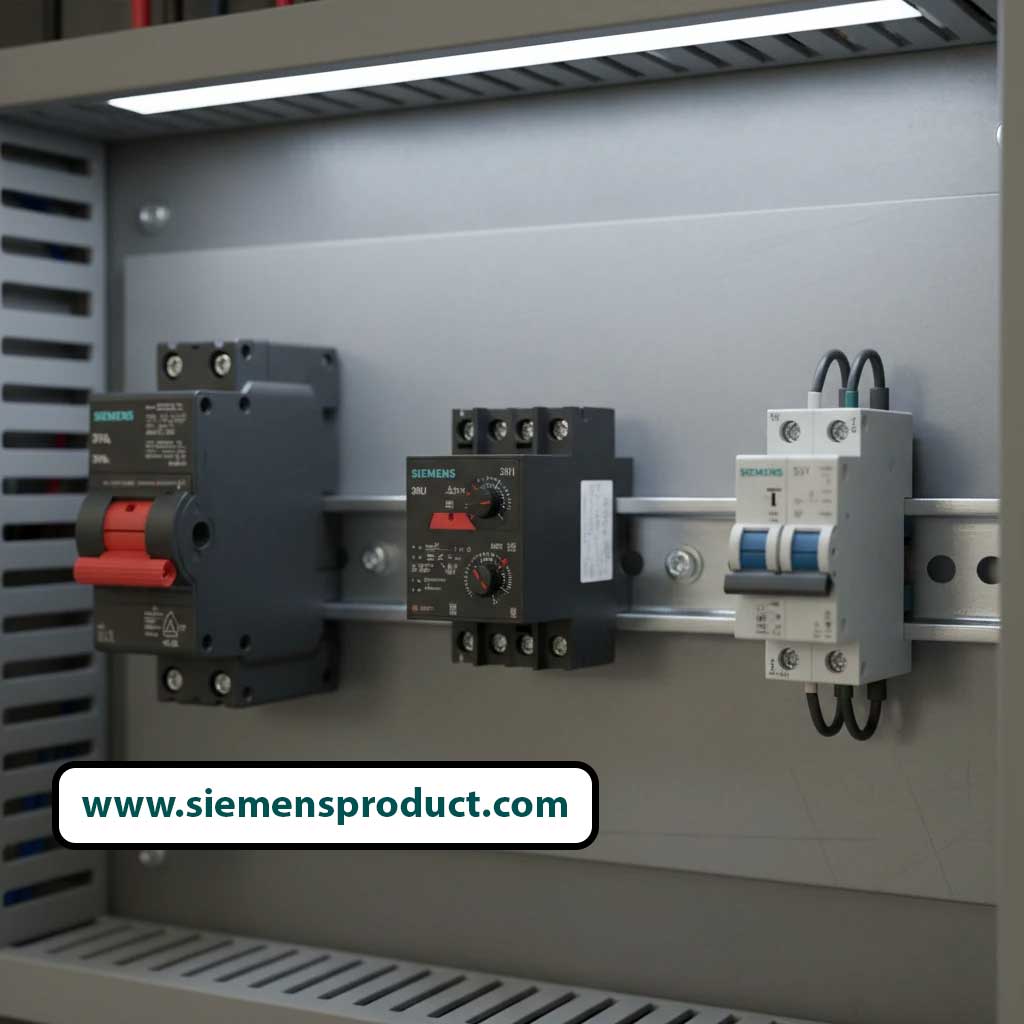

differences-between-mccb-and-thermal-or-mcb
تفاوت کلید اتوماتیک با کلید حرارتی
کلید حرارتی زیمنس یکی از تجهیزات حفاظتی پرکاربرد است که عمدتاً برای حفاظت از موتورهای الکتریکی در برابر اضافه‌بار طراحی شده است. این کلید با مکانیزم حرارتی عمل می‌کند و نسبت به جریان اضافی حساس است، اما سرعت پاسخ آن نسبت به کلید اتوماتیک (MCCB) کمتر است. در مقابل، کلید اتوماتیک زیمنس علاوه بر حفاظت در برابر اضافه‌بار، توانایی قطع سریع جریان‌های بالا و اتصال کوتاه را نیز دارد و برای مدارهای صنعتی و تابلوهای بزرگ مناسب است. به عنوان مثال، برای مدارهای روشنایی یا تجهیزات کوچک، کلید مینیاتوری (MCB) یا کلید حرارتی گزینه مناسبی است، اما برای حفاظت از موتورهای صنعتی، تابلوهای برق مرکزی یا سیستم‌های قدرت با جریان بالا، MCCB انتخاب بهتری محسوب می‌شود. شناخت تفاوت کلید اتوماتیک و حرارتی به مهندسین و تکنسین‌ها کمک می‌کند تا با توجه به نوع مدار و حساسیت تجهیزات، بهترین گزینه حفاظتی را انتخاب کنند.
انتخاب مناسب برای حفاظت از مدار
انتخاب بهترین کلید حفاظتی برای هر مدار، نیازمند بررسی چند فاکتور کلیدی است. ابتدا باید جریان اسمی و قدرت قطع مورد نیاز مدار مشخص شود تا کلید بتواند در شرایط اضافه‌بار یا اتصال کوتاه عملکرد صحیح داشته باشد. نوع بار مصرفی نیز اهمیت دارد؛ برای مثال مدارهای روشنایی و پریزها معمولاً با کلید مینیاتوری (MCB) محافظت می‌شوند، در حالی که مدارهای صنعتی و موتورهای سنگین به کلید اتوماتیک (MCCB) نیاز دارند. محیط نصب نیز باید در نظر گرفته شود؛ برای تابلوهای صنعتی فضای کافی برای نصب MCCB ضروری است، در حالی که MCB به فضای کمتری نیاز دارد. در بسیاری از تابلوهای صنعتی و خانگی، ترکیب کلیدهای MCB و MCCB استفاده می‌شود تا هم حفاظت دقیق جریان‌های بالا فراهم شود و هم مدارهای فرعی با جریان کم به خوبی پوشش داده شوند. رعایت استانداردهای بین‌المللی و نکات ایمنی هنگام نصب و بهره‌برداری، اطمینان از عملکرد صحیح و طول عمر تجهیزات را تضمین می‌کند.
راهنمای نصب، نگهداری و ایمنی کلیدهای مینیاتوری و اتوماتیک
برای عملکرد مطمئن و طول عمر بالای کلیدهای زیمنس، رعایت مراحل نصب، نگهداری و نکات ایمنی ضروری است. کلیدها، چه مینیاتوری (MCB) و چه اتوماتیک (MCCB)، نیازمند نصب صحیح مطابق استانداردهای زیمنس و رعایت فاصله‌ها و ریل‌بندی مناسب هستند. علاوه بر نصب، نگهداری دوره‌ای کلیدها شامل بررسی وضعیت تریپ، تمیزکاری اتصالات و تست عملکرد، نقش مهمی در پیشگیری از خطاهای احتمالی دارد. رعایت ایمنی هنگام نصب و سرویس، استفاده از ابزار مناسب و قطع جریان اصلی قبل از دسترسی به کلید، از وقوع حوادث برق جلوگیری می‌کند.
کلید مینیاتوری
- نصب MCB آسان است و اغلب روی ریل DIN انجام می‌شود.
- بررسی تریپ مغناطیسی و حرارتی به صورت دوره‌ای توصیه می‌شود.
- از کلید در مدارهای با جریان پایین استفاده کنید تا طول عمر و عملکرد بهینه حفظ شود.
کلید اتوماتیک
- نصب MCCB نیاز به فضای بیشتر و دقت بالا دارد و معمولاً توسط تکنسین‌های حرفه‌ای انجام می‌شود.
- نگهداری شامل تست جریان اسمی، بررسی اتصالات و مطابقت با استانداردها است.
- کلید اتوماتیک برای مدارهای صنعتی با جریان بالا کاربرد دارد و نیازمند توجه ویژه در حفاظت و ایمنی است.
نکات عمومی برای هر دو نوع کلید
- قبل از هر گونه نصب یا تعمیر، جریان مدار را قطع کنید.
- از ابزارهای ایمن و استاندارد برای باز و بسته کردن کلیدها استفاده کنید.
- نگهداری منظم و بررسی عملکرد کلیدها باعث افزایش طول عمر و کاهش خطر حوادث می‌شود.
کلام آخر
در این مقاله، تفاوت کلید اتوماتیک و مینیاتوری زیمنس و همچنین کلید حرارتی بررسی شد تا خوانندگان بتوانند انتخابی مناسب برای حفاظت از مدارهای خود داشته باشند. کلید مینیاتوری (MCB) برای مدارهای کم‌جریان و تجهیزات کوچک مناسب است، در حالی که کلید اتوماتیک (MCCB) جریان‌های بالاتر را مدیریت کرده و حفاظت قابل اعتماد در مدارهای صنعتی و تابلوهای بزرگ را فراهم می‌کند. کلید حرارتی نیز برای محافظت از موتورهای الکتریکی در برابر اضافه‌بار کاربرد دارد و مکمل سیستم حفاظتی محسوب می‌شود. توصیه می‌شود با توجه به نوع مدار، جریان کاری، محیط نصب و حساسیت تجهیزات، کلید مناسب را انتخاب کرده و همواره استانداردهای زیمنس و نکات ایمنی را رعایت کنید. این رویکرد باعث افزایش ایمنی، طول عمر تجهیزات و جلوگیری از بروز حوادث برق خواهد شد.
سوالات متداول درباره تفاوت کلید مینیاتوری و اتوماتیک
۱. کلید اتوماتیک چگونه کار می‌کند؟
کلید اتوماتیک زیمنس (MCCB) جریان مدار را به صورت مداوم کنترل می‌کند و در صورت اضافه‌بار یا اتصال کوتاه، به‌طور خودکار مدار را قطع می‌کند. این عملکرد باعث حفاظت تجهیزات حساس و جلوگیری از آسیب به تابلو برق می‌شود.
۲. آیا می‌توان کلید اتوماتیک را دستی قطع و وصل کرد؟
بله، MCCB قابلیت قطع و وصل دستی نیز دارد. با این ویژگی، می‌توان به راحتی مدار را برای تعمیرات یا نگهداری ایمن، خاموش و روشن کرد، بدون اینکه عملکرد حفاظتی آن تحت تأثیر قرار گیرد.
۳. چه زمانی کلید مینیاتوری را تعویض کنیم؟
کلید مینیاتوری (MCB) باید زمانی تعویض شود که به طور مکرر تریپ می‌کند، نشانه‌های سوختگی یا آسیب مکانیکی دارد و یا دیگر قادر به قطع جریان اضافه‌بار نیست. بررسی دوره‌ای عملکرد کلید، بهترین راه برای جلوگیری از خرابی ناگهانی تجهیزات است.
۴. آیا کلید مینیاتوری در برابر آب مقاوم است؟
اکثر کلیدهای مینیاتوری استاندارد، مناسب محیط خشک طراحی شده‌اند و در معرض رطوبت یا آب مستقیم نباید قرار گیرند. برای محیط‌های مرطوب یا صنعتی، استفاده از کلیدهای با درجه حفاظتی بالاتر (IP) یا MCCB توصیه می‌شود.
