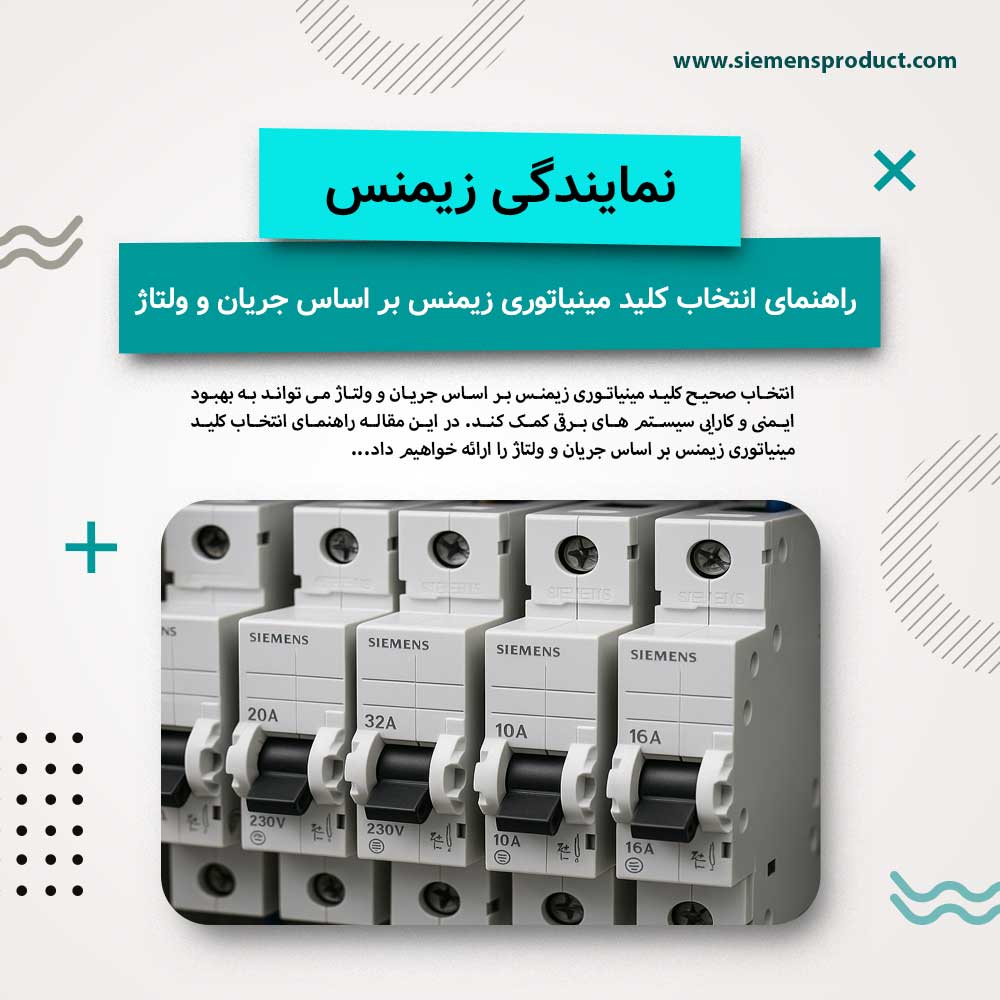

کلیدهای مینیاتوری (Miniature Circuit Breakers) یا MCBs یکی از اجزای کلیدی در سیستم های الکتریکی هستند که به منظور حفاظت از مدارها در برابر اضافه بار و خطاهای اتصال کوتاه مورد استفاده قرار می گیرند. زیمنس به عنوان یکی از شرکت های پیشرو در صنایع الکتریکی، کلیدهای مینیاتوری را با کیفیت بالا و تکنولوژی پیشرفته تولید می کند. انتخاب صحیح کلید مینیاتوری زیمنس بر اساس جریان و ولتاژ می تواند به بهبود ایمنی و کارایی سیستم های برقی کمک کند. در این مقاله راهنمای انتخاب کلید مینیاتوری زیمنس بر اساس جریان و ولتاژ را ارائه خواهیم داد.
کلید مینیاتوری چیست و چه کاربردی دارد؟
کلید مینیاتوری زیمنس دستگاهی الکتریکی است که به منظور قطع و وصل جریان برق در مدارهای الکتریکی مورد استفاده قرار می گیرد. این کلیدها در صورت بروز اضافه بار یا اتصال کوتاه مدار را به طور خودکار قطع می کنند تا از آسیب به تجهیزات الکتریکی جلوگیری شود و ایمنی کارکنان افزایش یابد.
کاربردهای کلید مینیاتوری
کلیدهای مینیاتوری انواع مختلفی دارند که هر کدام از آنها با داشتن ویژگی های منحصر به فرد، کاربرد خاصی نیز دارند. از این کلیدها در سیستم های روشنایی برای حفاظت از مدارهای روشنایی ساختمان ها و تاسیسات استفاده می شود. کلیدهای مینیاتوری در مدارهای قدرت برای حفاظت از موتورها و تجهیزات صنعتی کاربرد دارند. در سیستم های توزیع برق نیز، کلیدهای مینیاتوری زیمنس در تابلوهای توزیع برای حفاظت از مدارها کاربرد دارند.
عوامل مؤثر در انتخاب کلید مینیاتوری زیمنس
جریان نامی یکی از مهم ترین عوامل در انتخاب کلید مینیاتوری است. جریان نامی به حداکثر جریانی اشاره دارد که کلید می تواند بدون قطع شدن تحمل کند. جریان نامی نیز به عوامل خاصی بستگی دارد. یکی از این عوامل جریان بار است. در این حالت باید جریان بار واقعی در مدار را محاسبه کنید. دقت کنید که جریان بار باید کمتر از جریان نامی کلید مینیاتوری باشد. نوع بار نیز در انتخاب جریان نامی تاثیر دارد.
ولتاژ نامی (Rated Voltage) نیز از عوامل مهم در انتخاب کلید مینیاتوری زیمنس است. این ولتاژ به حداکثر ولتاژی اشاره دارد که کلید مینیاتوری می تواند در آن عمل کند. انتخاب ولتاژ نامی نیز به عوامل متعددی وابسته است. ولتاژ سیستم باید با ولتاژ نامی کلید مینیاتوری زیمنس مطابقت داشته باشد. ولتاژ نامی در سیستم های سه فاز باید با آنها مطابقت داشته باشد. این کلیدهای زیمنس به طور معمول از نظر حفاظت و عملکرد انواع مختلفی دارند. سه نوع اصلی این کلیدها عبارتند از:
- نوع B: برای بارهای مقاومتی و بارهای معمولی
- نوع C: برای بارهای القایی مانند موتورها و ترانسفورماتورها
- نوع D: برای بارهای با جریان راه اندازی بسیار بالا
انتخاب نوع و کلاس مناسب بر اساس نوع بار و شرایط کاری بسیار مهم است.
محاسبات لازم برای انتخاب کلید مینیاتوری
برای انتخاب کلید مینیاتوری زیمنس مناسب ابتدا باید جریان بار را محاسبه کنید. دقت کنید که محاسبات جریان بار سیستم های تک فاز و سه فاز با هم متفاوت است. پس از محاسبه جریان بار، می توانید جریان نامی مناسب را انتخاب کنید. به طور معمول برای انتخاب جریان نامی مناسب باید یک حاشیه اطمینان ۱۰ تا ۲۰ درصدی در نظر گرفته شود. اطمینان حاصل نمایید که ولتاژ نامی کلید مینیاتوری با ولتاژ سیستم مطابقت دارد. به طور معمول ولتاژ نامی در سیستم های سه فاز 400 ولت و برای سیستم های تک فاز 230 ولت در نظر گرفته می شود.
بررسی ویژگی های کلید مینیاتوری زیمنس
کلیدهای مینیاتوری زیمنس با استفاده از مواد با کیفیت بالا و طراحی های مدرن ساخته شده اند. این ویژگی ها باعث افزایش عمر مفید کلیدهای مینیاتوری زیمنس و کاهش نیاز به تعمیر و نگهداری می شود. برخی از این کلیدها نیز قابلیت های اضافی دارند که بهتر است با توجه به بودجه و نیازهای خود آنها را انتخاب کنید. نشانگر LED برای نمایش وضعیت کلید (وصل یا قطع) مورد استفاده قرار می گیرد. برخی از مدل های این کلیدها دارای قابلیت تنظیم جریان نامی هستند. تکنولوژی حفاظتی نیز از دیگر قابلیت های کلیدهای مینیاتوری زیمنس است که از مدارها در برابر خطاهای مختلف محافظت می کند.
کلیدهای مینیاتوری زیمنس به طور معمول دارای گواهینامه های بین المللی مانند CE، UL و IEC هستند. این گواهینامه ها نشان‌دهنده کیفیت و ایمنی محصولات هستند و این اطمینان را به کاربران می دهند که کلید انتخابی با استانداردهای جهانی مطابقت دارد.
راهنمای انتخاب کلید مینیاتوری زیمنس بر اساس جریان و ولتاژ
انتخاب صحیح کلید مینیاتوری (MCB) یکی از مهم‌ترین گام‌ها در طراحی و اجرای سیستم‌های توزیع برق فشار ضعیف است. کلیدهای مینیاتوری زیمنس به دلیل کیفیت بالا، طراحی مهندسی و قابلیت اطمینان، همواره یکی از بهترین گزینه‌ها برای حفاظت مدار در برابر جریان اضافه یا اتصال کوتاه به شمار می‌روند. اما انتخاب درست این کلیدها بر اساس مشخصه‌های الکتریکی مانند جریان نامی (Rated Current) و ولتاژ کاری (Operating Voltage) اهمیت ویژه‌ای دارد و باید با دقت انجام شود.
بررسی نیازهای مدار
اولین گام در انتخاب کلید مینیاتوری این است که بارهای مدارتان را به دقت برآورد کنید. هر مدار دارای یک جریان مصرفی منحصر به فرد است که باید اندازه‌گیری یا محاسبه شود. جریان نامی کلید مینیاتوری باید کمی بالاتر از حداکثر جریان کاری مدار باشد تا با بارگذاری نرمال عمل نکرده و تنها هنگام وقوع جریان غیرمجاز (اضافه‌بار یا اتصال کوتاه) مدار را قطع کند. به‌عنوان‌مثال، برای مداری با جریان مصرفی ۱۰ آمپر، استفاده از کلید مینیاتوری ۱۳ آمپر انتخاب مناسبی است.
توجه به ویژگی‌های کلید مینیاتوری زیمنس
کلیدهای مینیاتوری زیمنس در تیپ‌های مختلفی مانند B، C و D تولید می‌شوند که هریک برای نوع خاصی از بار الکتریکی کاربرد دارند. تیپ B برای بارهای روشنایی و مصارف خانگی، تیپ C برای بارهای موتوری و صنعتی سبک و تیپ D برای بارهای با جریان هجومی بالا همچون ترانسفورماتورها توصیه می‌شود. انتخاب تیپ مناسب، عمر کاری کلید و ایمنی مدار را افزایش می‌دهد.
ولتاژ کاری و سازگاری با سیستم
هر کلید مینیاتوری زیمنس دارای حداکثر ولتاژ قابل تحمل است. این مقدار باید با ولتاژ شبکه برق محل نصب مطابقت داشته باشد. به طور معمول، کلیدهای مینیاتوری زیمنس ولتاژهای ۲۳۰ تا ۴۰۰ ولت را پشتیبانی می‌کنند که برای شبکه‌های تک‌فاز و سه‌فاز مناسب است. در صورت انتخاب کلیدی با ولتاژ کمتر از ولتاژ نامی شبکه، احتمال آسیب‌دیدگی کلید و ایجاد خطرات برقی افزایش می‌یابد.
ظرفیت قطع کلید
ظرفیت قطع (Breaking Capacity) نشان‌دهنده توان کلید در قطع جریان‌های اتصال کوتاه بدون ایجاد آسیب به خود است. در بسیاری از پروژه‌ها، ظرفیت قطع ۶ یا ۱۰ کیلوآمپر کافی است اما در محیط‌های صنعتی یا جاهایی که احتمال اتصال کوتاه شدید وجود دارد، باید کلیدهایی با ظرفیت قطع بالاتر انتخاب شود.
برند و اصالت کالا
زیمنس یکی از معتبرترین برندهای جهان در حوزه تجهیزات الکتریکی است؛ با این حال توصیه می‌شود کلید مینیاتوری را از نمایندگی‌های رسمی یا فروشندگان معتبر تهیه کنید تا از اصل بودن و کیفیت کالا مطمئن باشید.
جمع بندی
انتخاب mcb زیمنس مناسب با توجه به نیازهای سیستم یک فرآیند حیاتی و مهم در طراحی و پیاده سازی سیستم های الکتریکی است. برای انتخاب کلید مینیاتوری زیمنس مناسب باید به عوامل مختلفی مانند جریان نامی، ولتاژ سیستم و نوع بار توجه کنید. با انتخاب صحیح کلید مینیاتوری زیمنس ضمن بهبود کارایی سیستم،ایمنی نیز افزایش می یابد. انتخاب صحیح کلید مینیاتوری زیمنس نه تنها به حفاظت از تجهیزات کمک می کند، بلکه باعث کاهش هزینه های تعمیر و نگهداری و افزایش عمر مفید سیستم نیز می شود.
