بروز خطاهای الکتریکی ناشی از اضافه‌بار یا اتصال کوتاه در شبکه‌های برق خانگی و صنعتی پدیده‌ای رایج است. معمولاً در اکثر خانه‌ها و واحدهای تجاری، تجهیزاتی برای محافظت در برابر اتصال کوتاه و اضافه‌بار نصب می‌شوند. یکی از این تجهیزات حفاظتی، کلید مینیاتوری (MCB) است.
کلید مینیاتوری زیمنس یک دستگاه الکترومکانیکی است که از مدار در برابر اضافه‌بار و سوختن قطعات بر اثر جریان بیش‌ازحد محافظت می‌کند. این دستگاه که به‌صورت عمومی با عنوان کلید تأخیر زمانی در قطع (Time Delay Tripping Device) شناخته می‌شود، در هنگام عبور جریان بیش‌ازحد، مدار را به‌صورت خودکار قطع کرده و از آسیب یا آتش‌سوزی احتمالی جلوگیری می‌کند.
در شرایطی که اتصال کوتاه رخ دهد، کلید MCB در عرض چند میلی‌ثانیه جریان را قطع می‌کند و از گسترش آسیب در مدار جلوگیری به عمل می‌آورد.
در این مقاله، به بررسی 10 علت و راه حل برای قطع مکرر کلید مینیاتوری (MCB) خواهیم پرداخت.
چرا کلید مینیاتوری قطع می شود؟
اضافه‌بار (Overload): عبور جریان بیش از حد مجاز از مدار.
اتصال کوتاه (Short Circuit): تماس مستقیم بین سیم‌های فاز و نول.
اتصال ارت یا نشتی جریان (Ground Fault): نشت جریان به زمین در اثر خرابی عایق.
آشنایی با ساختمان، انواع و نحوه عملکرد کلید مینیاتوری (MCB) به رفع سریع مشکل و جلوگیری از خطراتی مانند آتش‌سوزی یا آسیب به تجهیزات کمک می‌کند.
۱۰ علت اصلی قطع شدن MCB و راه‌حل هرکدام
۱. اضافه‌بار مدار
علت: استفاده همزمان از لوازم زیاد (رایج در تابستان هنگام استفاده از کولر و یخچال).
راه‌حل:
- وسایل غیرضروری را از برق بکشید.
- پس از مشورت با برق‌کار، از کلید با جریان نامی بالاتر (مثلاً از ۱۶ آمپر به ۲۰ آمپر) استفاده کنید.
۲. اتصال کوتاه
علت: سیم‌کشی معیوب یا دستگاه خراب که باعث تماس مستقیم سیم نول و فاز می‌شود.
راه‌حل:
- سیم‌ها و پریزها را از نظر آثار سوختگی یا ذوب‌شدگی بررسی کنید.
- سیم یا وسیله آسیب‌دیده را فوراً تعویض کنید.
۳. نشتی جریان (اتصال ارت)
علت: خرابی عایق سیم‌ها که باعث نشت جریان به زمین می‌شود (در مناطق مرطوب رایج‌تر است).
راه‌حل:
- نصب کلید محافظ جان زیمنس در کنار MCB.
- بررسی نواحی مرطوب مانند آشپزخانه برای اطمینان از نبود سیم برهنه.
۴. خرابی خود کلید MCB
علت: قدیمی بودن یا نقص داخلی در کلید که باعث عملکرد نادرست می‌شود.
راه‌حل:
- کلید را با نمونه سالم تعویض و آزمایش کنید.
- کلیدهای قدیمی‌تر از ۸ تا ۱۰ سال را تعویض نمایید.
۵. شل شدن اتصالات سیم‌ها
علت: اتصال ضعیف بین سیم‌ها باعث ایجاد حرارت و قطع خودکار مدار می‌شود.
راه‌حل:
- پیچ‌های ترمینال داخل تابلو را محکم کنید.
- در صورت امکان، از دوربین حرارتی برای تشخیص نقاط داغ استفاده کنید.
۶. نوسانات ولتاژ
علت: تغییرات شدید ولتاژ شبکه برق.
راه‌حل:
- نصب استابلایزر یا محافظ ولتاژ.
- استفاده از MCBهایی با تحمل ولتاژ گسترده‌تر (مثلاً ۲۳۰ تا ۴۴۰ ولت).
۷. استفاده از نوع اشتباه MCB
علت: به‌کارگیری نوع نامناسب (مثلاً استفاده از Type B برای بارهای صنعتی).
راه‌حل:
- هماهنگی نوع منحنی کلید با نوع بار:
- Type B (۳ تا ۵ برابر جریان نامی): روشنایی، پریزها
- Type C (۵ تا ۱۰ برابر): کولر، موتور
- Type D (۱۰ تا ۲۰ برابر): تجهیزات صنعتی

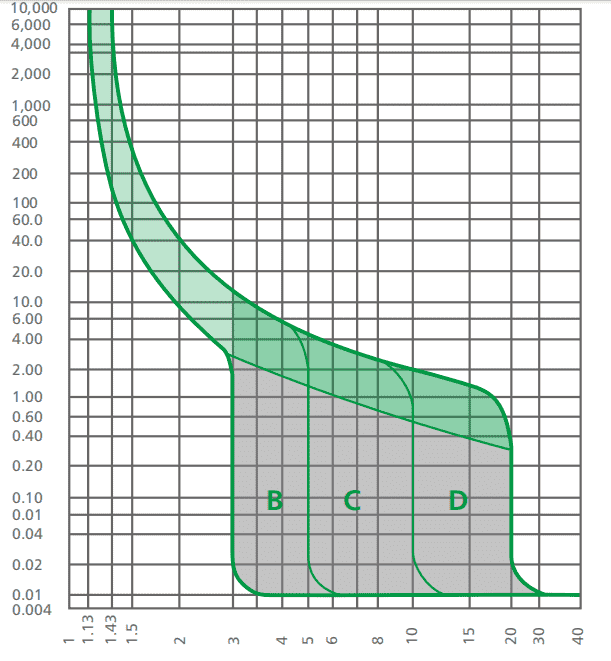

نوع منحنی MCB را با بار مطابقت دهید
۸. گرمای بیش از حد محیط
علت: دمای زیاد تابستان باعث کاهش عملکرد حرارتی MCB می‌شود.
راه‌حل:
- تهویه مناسب اطراف تابلو برق را فراهم کنید.
- از فشرده‌چینی زیاد کلیدها کنار هم پرهیز کنید.
۹. خرابی دستگاه‌ها
علت: دستگاه معیوب مثل کمپرسور جریان اضافه می‌کشد.
راه‌حل:
- هر وسیله را جداگانه روی مدارهای مختلف امتحان کنید.
- دستگاه معیوب را تعمیر یا تعویض نمایید.
۱۰. جویدگی سیم‌ها توسط جوندگان
علت: موش یا حیوانات دیگر ممکن است سیم‌ها را بجوند.
راه‌حل:
- نقاط ورودی را مسدود و از دورکننده جوندگان استفاده کنید.
- سیم آسیب‌دیده را با کابل زره‌دار جایگزین کنید.
نکات پیشگیرانه برای جلوگیری از قطع شدن MCB
- نگهداری منظم: بررسی سالانه سیستم برق ساختمان.
- تعادل بار: تقسیم وسایل پرمصرف بین مدارهای مختلف.
- استفاده از برندهای معتبر: انتخاب برندهایی مانند Siemens، ABB، Legrand یا Laiwo برای دوام بیشتر.
پرسش‌های متداول درباره قطع مکرر MCB
سؤال: چرا کلید مینیاتوری من مکرراً قطع می‌کند؟
پاسخ: اگر جریان نامی کلید MCB کمتر از میزان واقعی مصرف مدار باشد، در نتیجه کلید مکرراً قطع خواهد شد. همچنین، وجود دستگاه‌های زیاد در یک مدار باعث اضافه‌بار می‌شود. وسایل غیرضروری را از مدار جدا کنید.
سؤال: چگونه بفهمم کدام وسیله باعث قطع شدن کلید می‌شود؟
پاسخ: ابتدا همه وسایل و روشنایی‌ها را خاموش کنید. سپس کلید اصلی را قطع و دوباره وصل کنید. یک‌به‌یک مدارها را روشن نموده و دقت کنید کدام‌یک باعث قطع شدن می‌شود. در نهایت، همان مدار را بررسی کنید.
سؤال: کلید مینیاتوری چند بار می‌تواند قطع شود پیش از آنکه خراب شود؟
پاسخ: عدد ثابتی وجود ندارد، اما تکرار بیش از حد قطع و وصل باعث فرسودگی اجزای داخلی کلید می‌شود و عمر مفید آن را کاهش می‌دهد.
