کلیدهای حرارتی زیمنس (Siemens thermal switch) نقش حیاتی در حفاظت موتور و تجهیزات برقی دارند. این کلیدها با شناسایی اضافهبار، اتصال کوتاه یا نوسانات جریان، از آسیب دیدن دستگاهها و تجهیزات صنعتی جلوگیری میکنند و ایمنی سیستمهای برقی را تضمین میکنند. با این حال، عملکرد صحیح این کلیدها تنها در صورتی تضمین میشود که بهطور منظم تست و نگهداری شوند. بررسی دورهای عملکرد مکانیکی، تست اضافهبار، اتصال کوتاه و نشتی جریان، به تکنسینها امکان میدهد مشکلات احتمالی را قبل از وقوع حادثه شناسایی و رفع کنند. در این مقاله به بررسی کامل روش های تست و عیب یابی کلید حرارتی زیمنس پرداخته میشود و گامهای عملی برای تشخیص و رفع ایرادها ارائه خواهد شد تا هم ایمنی سیستم و هم طول عمر تجهیزات افزایش یابد.
آشنایی با ساختار و عملکرد کلید حرارتی زیمنس
کلید حرارتی زیمنس یا همان MPCBها از چند بخش اصلی تشکیل شدهاند که هر کدام نقش مهمی در حفاظت موتور ایفا میکنند. بوبین مغناطیسی وظیفه دارد هنگام وقوع اتصال کوتاه، جریان لحظهای غیرمجاز را تشخیص دهد و در کسری از ثانیه مدار را قطع کند. در کنار آن، واحد حرارتی قرار دارد که با افزایش تدریجی جریان و گرم شدن بیمتال، اضافهبار را تشخیص میدهد و با خم شدن صفحه حرارتی، فرمان قطع را صادر میکند. کنتاکتهای اصلی و کمکی نیز برای انتقال جریان و ارسال سیگنالهای کنترلی به سیستم مورد استفاده قرار میگیرند.
عملکرد این کلیدها در شرایط مختلف بهگونهای طراحی شده که هم در برابر اضافهبارهای طولانیمدت و هم در برابر اتصال کوتاههای لحظهای واکنش سریع نشان دهند. در زمان اضافه بار، تأخیر حرارتی باعث قطع تدریجی و محافظت از موتور میشود، اما در اتصال کوتاه، مکانیسم مغناطیسی بلافاصله وارد عمل شده و مدار را قطع میکند تا از آسیبهای جدی جلوگیری شود.

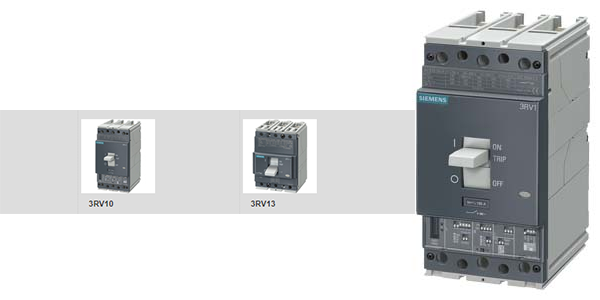

زیمنس مدلهای متنوعی از کلیدهای حرارتی تولید میکند که سری 3RV10 یکی از پرکاربردترین آنها در تابلوهای صنعتی و سیستمهای کنترل موتور است. این سری به دلیل قابلیت اطمینان بالا و دقت عملکرد، بهطور گسترده مورد استفاده قرار میگیرد و تست و نگهداری آن نیز اهمیت ویژهای دارد.

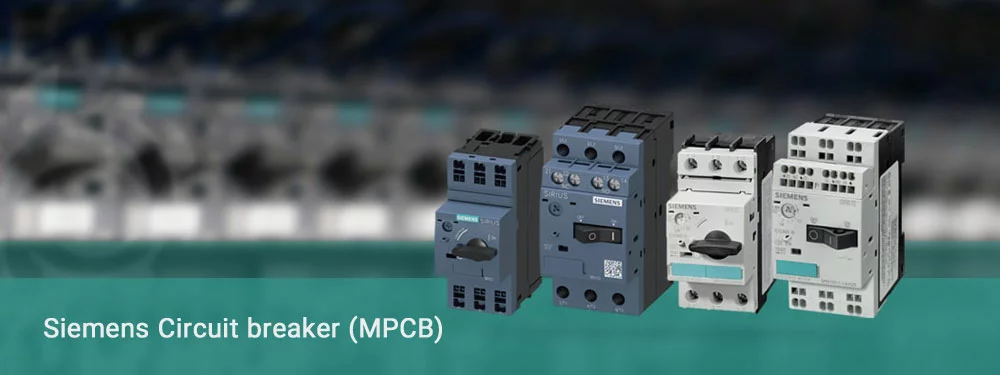

Siemens-Circuit-breaker-MPCB
دلایل نیاز به تست و عیب یابی کلید حرارتی زیمنس
تست و عیب یابی کلیدهای حرارتی زیمنس از مهمترین اقداماتی است که برای حفظ سلامت سیستمهای برقی و اطمینان از عملکرد صحیح تجهیزات انجام میشود. وقتی کلید حرارتی بهطور منظم بررسی نشود، احتمال بروز مشکلاتی مانند عملکرد ناقص، دیر قطع کردن یا حتی قطع نشدن مدار در زمان اضافهبار وجود دارد. این مشکلات در بسیاری از موارد به دلیل فرسودگی قطعات داخلی، گیر کردن مکانیزم قطعکننده، یا تنظیم نبودن حساسیت کلید رخ میدهد. علاوه بر این، نوسانات ولتاژ، داغشدن بیش از حد یا شنیده شدن صدای غیرعادی نیز میتوانند نشانههایی از اختلال در عملکرد کلید باشند.
عدم انجام تستهای دورهای میتواند خطرات جدی برای موتور و تجهیزات متصل به مدار ایجاد کند. برای مثال، اگر کلید در زمان اتصال کوتاه بهموقع عمل نکند، احتمال سوختن سیمپیچ موتور یا حتی آتشسوزی وجود دارد. این مسئله بهخصوص در محیطهای صنعتی که تجهیزات گرانقیمت استفاده میشود، اهمیت بیشتری پیدا میکند.
به همین دلیل توصیه میشود تکنسینها بهطور منظم فرآیند عیب یابی کلید حرارتی زیمنس را انجام دهند و از دستورالعملهای استاندارد مانند Siemens MPCB troubleshooting برای تشخیص دقیقتر مشکلات استفاده کنند. این کار نه تنها باعث افزایش ایمنی سیستم میشود بلکه عمر مفید کلید و تجهیزات را نیز بهطور قابلتوجهی افزایش میدهد.
روشهای تست عملکرد کلید حرارتی زیمنس
در این بخش بهصورت گامبهگام روشهایی را توضیح میدهیم که با استفاده از آنها میتوانید عملکرد کلید حرارتی زیمنس را بهدرستی بررسی کنید. این مراحل پایهایترین روشها برای انجام تست کلید حرارتی زیمنس هستند و به شما کمک میکنند تا عیوب رایج را سریعتر تشخیص دهید، از خطرات احتمالی جلوگیری کنید و اطمینان حاصل کنید که کلید در شرایط اضافهبار یا اتصال کوتاه بهدرستی عمل میکند.
تست عملکرد مکانیکی کلید حرارتی زیمنس
در اولین مرحله، باید اجزای مکانیکی کلید را بررسی کنید. با جابهجا کردن اهرم قطع و وصل، باید حرکت کاملاً روان و بدون گیرکردن باشد. کنتاکتها نیز نباید سیاهشدگی یا خوردگی داشته باشند. اگر هنگام حرکت، صدا یا سفتی غیرعادی احساس شد، احتمال وجود مشکل مکانیکی بالاست و باید قبل از ادامه تست، کلید سرویس شود.
تست اضافهبار (Overload Test)
برای انجام این تست، جریانی بیشتر از مقدار نامی موتور به کلید اعمال میشود تا واکنش آن در برابر حالت اضافهبار بررسی شود. در این شرایط، کلید باید پس از مدت مشخصی مدار را قطع کند و از آسیب رسیدن به موتور جلوگیری شود. هنگام انجام تست اضافهبار، استفاده از تجهیزات استاندارد و رعایت کامل نکات ایمنی ضروری است تا فرایند تست بدون خطر و با دقت انجام شود.
تست اتصال کوتاه (Short Circuit Test)
در این مرحله، واکنش کلید در برابر جریان لحظهای و بسیار بالا بررسی میشود. در چنین شرایطی، کلید باید بدون هیچگونه تأخیر مدار را قطع کند تا از آسیب دیدن تجهیزات جلوگیری شود. انجام تست اتصال کوتاه فقط باید در محیط آزمایشگاهی و با تجهیزات استاندارد انجام شود، زیرا جریان اتصال کوتاه بسیار خطرناک بوده و هرگونه خطا میتواند خسارت جدی ایجاد کند.
تست نشتی جریان کلید کلید حرارتی زیمنس
نشتی جریان میتواند باعث گرمشدن تجهیزات یا حتی آتشسوزی شود. با استفاده از آمپرمترهای تخصصی، مقدار نشتی جریان در حالت بیباری اندازهگیری میشود. اگر مقدار نشتی بیش از حد استاندارد باشد، کلید باید سرویس یا تعویض شود. این بخش با عنوان کلید حرارتی زیمنس نشتی جریان تست در دستورالعملهای تخصصی مطرح میشود.
ابزارهای مورد نیاز برای تست و عیبیابی کلید حرارتی زیمنس
برای انجام عیب یابی کلید حرارتی زیمنس یا وجه حرارتی/مینیاتوری حفاظتی موتور (Siemens MPCB)، استفاده از ابزارهای مناسب کاملاً ضروری است. انتخاب ابزار درست باعث میشود خطاها سریعتر تشخیص داده شوند و احتمال آسیب به تجهیزات به حداقل برسد.
- مولتیمتر (Multimeter)
یکی از ضروریترین ابزارها برای اندازهگیری ولتاژ، مقاومت و پیوستگی است.
در تست کلید حرارتی زیمنس، از مولتیمتر برای بررسی موارد زیر استفاده میشود:
- سلامت کنتاکتها
- اندازهگیری اتصال کوتاه احتمالی
- بررسی ولتاژ ورودی و خروجی کلید
- کلمپ آمپر (Clamp Meter)
برای اندازهگیری جریان موتور بدون نیاز به قطع کابلها کاربرد دارد.
این ابزار کمک میکند موارد زیر مشخص شوند:
- جریان بیشازحد (Overload)
- عملکرد صحیح واحد حرارتی
- مقایسه جریان واقعی با جریان تنظیمشده روی کلید
- منبع جریان آزمایشی (Test Current Source)
در تست تخصصیتر کلید حرارتی زیمنس، از منبع جریان آزمایشی برای شبیهسازی شرایط اضافهبار یا اتصال کوتاه استفاده میشود.
این ابزار بهویژه در تعمیرگاهها و محیطهای صنعتی کاربرد دارد.
- پیچگوشتیهای عایق
برای باز کردن ترمینالها و انجام اتصالات ایمن.
بهخصوص هنگام کار با کلیدهای تحت بار، استفاده از پیچگوشتیهای دارای روکش عایق حرارتی و الکتریکی توصیه میشود.
نکات ایمنی مهم هنگام استفاده از این ابزارها
- هرگز در زمان برقراری جریان، اتصالات ترمینال را دستکاری نکنید.
- هنگام اندازهگیری آمپر از ابزار و کابل با استاندارد ایمنی مناسب استفاده کنید.
- از دستکش عایق و عینک محافظ هنگام کار با تجهیزات زیمنس استفاده کنید.
- اگر کلید حرارتی بهصورت ناگهانی تریپ میکند، ابتدا جریان بار را بررسی کنید تا اشتباهی، تست تحت بار انجام نشود.
مشکلات رایج در کلید حرارتی زیمنس و راهحلهای سریع
- عملکرد نادرست در دمای بالا
مشکل: کلید زود قطع میکند یا درست عمل نمیکند.
راهحل: بررسی دمای تابلو، بهبود تهویه، تنظیم درست رنج جریان.
- قطع نشدن مدار در حالت اضافهبار
مشکل: کلید دیر عمل میکند یا اصلاً قطع نمیشود.
راهحل: بررسی تنظیم جریان، تست مکانیکی، تست جریان با کلمپ متر، سرویس یا تعویض بیمتال.
- صدای غیرعادی (جرقه، زوزه، کلیک)
مشکل: لرزش یا شل بودن اتصالات.
راهحل: سفت کردن اتصالات، تمیز کردن کنتاکتها، رفع خوردگی.
- افزایش دمای بدنه کلید
مشکل: داغ شدن شدید ترمینالها یا خود کلید.
راهحل: سفت کردن پیچها، بررسی مقاومت اتصال، بهبود تهویه.
- نوسانات ولتاژ و عملکرد ناپایدار
مشکل: قطع و وصل بیدلیل یا عملکرد نامنظم.
راهحل: اندازهگیری ولتاژ، رفع افت فاز، استفاده از محافظ یا AVR.
نگهداری دورهای و پیشگیرانه کلید حرارتی زیمنس
برای اینکه کلید حرارتی زیمنس همیشه بهترین عملکرد را داشته باشد، انجام نگهداری دورهای و پیشگیرانه ضروری است. اولین قدم، تمیز کردن منظم بدنه، ترمینالها و بخشهای مکانیکی است تا گردوغبار، رطوبت یا رسوبات باعث کاهش حساسیت کلید نشوند. در مدلهایی مثل 3RV10، بهتر است مکانیزمهای حرکتی را بررسی و در صورت نیاز روانکاری سبک کنید تا اهرمها روان عمل کنند و در زمان اضافهبار با تأخیر مواجه نشود.
از طرف دیگر، بازرسی اتصالات سیمی اهمیت زیادی دارد. شل بودن پیچها یا وجود جرقهزدگی روی ترمینالها میتواند باعث افزایش دما، اختلال در عملکرد و حتی خطر آتشسوزی شود. بنابراین توصیه میشود حداقل هر چند ماه یکبار اتصالات را سفت و سلامت کابلها را بررسی کنید.
در نهایت، برای افزایش عمر مفید و قیمت کلید حرارتی زیمنس، بهتر است تستهای دورهای مانند تست عملکرد مکانیکی، تست اضافهبار و تست نشتی جریان انجام شود. این کار کمک میکند مشکلات احتمالی زودتر شناسایی شوند و از آسیب به موتور جلوگیری شود. چنین نگهداری ساده و منظم، هزینه تعمیرات را کاهش میدهد و طول عمر تجهیز را بهطور چشمگیری افزایش میدهد.
کلام آخر
تست و عیبیابی کلید حرارتی زیمنس یکی از مهمترین اقداماتی است که از خرابی موتور، توقف خطوط تولید و حتی خطرات جدی مثل آتشسوزی جلوگیری میکند. با انجام چند تست ساده مثل بررسی مکانیکی، تست اضافهبار، تست اتصال کوتاه و اندازهگیری نشتی جریان میتوان از سلامت کلید و عملکرد صحیح آن مطمئن شد.
فراموش نکنید که رعایت نکات ایمنی مانند قطع کامل برق، استفاده از ابزارهای استاندارد، و بررسی دقیق اتصالات، مهمترین بخش این فرآیند است. همچنین داشتن ابزارهایی مثل مولتیمتر، کلمپ آمپر، منبع جریان تست و پیچگوشتی عایق باعث میشود تستها با دقت و اطمینان بیشتری انجام شوند.
در نهایت، نگهداری و تست دورهای، بهترین روش برای افزایش عمر کلید و جلوگیری از خرابیهای پرهزینه است. اگر این مراحل به صورت منظم انجام شوند، کلید حرارتی زیمنس سالها بدون مشکل کار خواهد کرد.
