بررسی انواع کلید اتوماتیک زیمنس و دسته‌ بندی آن‌ ها

کلیدهای اتوماتیک Molded Case یا MCCB از حیاتی‌ترین تجهیزات حفاظتی در سیستم‌های برق صنعتی و ساختمانی هستند. نقش اصلی آن‌ها حفاظت از مدار و تجهیزات در برابر اضافه‌بار (Overload)، اتصال کوتاه (Short Circuit) و در بسیاری از موارد حفاظت در برابر خطاهای زمین (Ground Fault) است. در دنیای امروز که پایداری جریان و حفاظت سریع از تجهیزات هم‌ارز با صرفه‌جویی اقتصادی است، انتخاب کلید مناسب می‌تواند تفاوت بین یک سیستم پایدار و خاموشی‌های مکرر باشد.

زیمنس به عنوان یکی از پیشگامان صنعت برق خانواده SENTRON 3VA را با هدف تأمین نیازهای متنوع بازار جهانی ارائه کرده است. این خانواده شامل چهار مدل اصلی است که بسته به استاندارد مرجع (IEC یا UL)، بازه جریان نامی، سطح قدرت قطع و ویژگی‌های جانبی دسته‌بندی می‌ شوند.

• 3VA1
• 3VA2
• 3VA5
• 3VA6

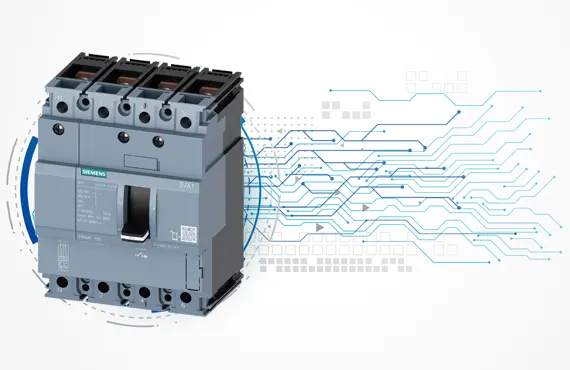

SENTRON-3VA1-siemens-mccb

3VA1 – فشرده و قابل اعتماد برای پروژه‌های استاندارد IEC

مدل 3VA1 به‌عنوان یکی از کلید اتوماتیک کمپکت زیمنس عضوی جمع‌ و جور و انعطاف‌پذیر از خانواده محصولات SENTRON 3VA محسوب می‌شود که بر اساس استاندارد IEC طراحی و تولید شده است. این مدل محدوده جریان نامی از حدود ۱۶ تا ۱۰۰۰ آمپر را پوشش می‌دهد و با قدرت قطع بین ۱۶ تا ۸۰ کیلوآمپر قابلیت حفاظت مؤثر از مدارهای سبک تا نیمه‌سنگین را داراست. ترکیب ابعاد کوچک با ساختار ماژولار، امکان نصب آن را حتی در تابلوهای با فضای محدود فراهم می‌کند و در عین حال قابلیت ارتقاء عملکرد از طریق افزودن ماژول‌های جانبی نظیر تجهیزات مانیتورینگ انرژی یا ماژول‌های ارتباطی را مهیا می‌سازد.

کاربرد این مدل در پروژه‌های ساختمانی، هتل‌ها، مراکز تجاری و کارگاه‌های صنعتی کوچک تا متوسط بسیار گسترده است. عواملی همچون سهولت نصب، دوام مکانیکی بالا و پایداری عملکرد طولانی‌مدت باعث شده تا 3VA1 به انتخابی مطمئن برای حفاظت مدارهای فرعی و توزیع برق تبدیل شود. طراحی فریم و شاسی این کلید به‌گونه‌ای است که اتصالات مکانیکی و الکتریکی ایمن را تضمین می‌کند در حالی که وزن و ابعاد آن همچنان در سطحی بهینه باقی می‌ماند. به همین دلیل مهندسان در جست‌وجوی یک راهکار حفاظتی مطمئن، کارآمد و غیرجاگیر برای سامانه‌های توزیع برق غالباً مدل 3VA1 را به‌عنوان گزینه اول مدنظر قرار می‌دهند.

مثال کاربردی:

• تابلوهای روشنایی و توزیع در ساختمان‌های اداری
• مراکز خرید و هتل‌ها که نیاز به قطع سریع در صورت خطا دارند
• کارگاه‌های کوچک و متوسط که از یک منبع برق اصلی تغذیه می‌شوند

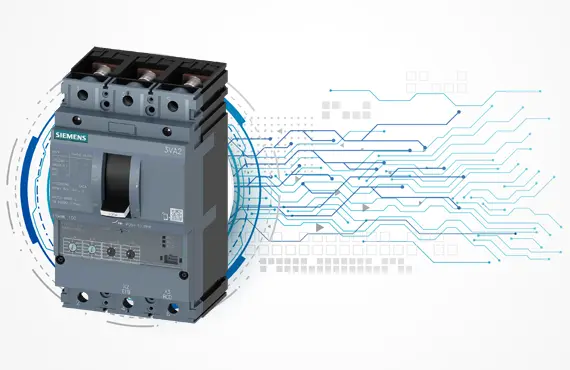

SENTRON-3VA2-siemens-mccb

3VA2 – قدرتمند برای بارهای سنگین صنعتی (IEC)

مدل 3VA2 یکی از کلیدهای اتوماتیک کمپکت زیمنس در خانواده SENTRON 3VA است که بر اساس استاندارد IEC و با هدف ایجاد توازن میان پایداری عملیاتی و قدرت قطع بالا طراحی شده است. این مدل MCCB زیمنس برای حفاظت مدارهایی به کار می‌رود که در آن‌ها جریان الکتریکی فراتر از محدوده‌های کم قرار می‌گیرد و بارهای سنگین متغیر یا ناپایدار وجود دارند. محدوده جریان نامی آن از حدود ۱۵ آمپر آغاز شده و تا ۱۶۰۰ آمپر ادامه می‌یابد به همین دلیل هم در تابلوهای اصلی صنعتی و هم در مراکز تغذیه زیرساخت‌های بزرگ کارایی بالایی دارد. قدرت قطع این کلید به نحوی است که نه‌تنها در برابر اضافه‌بار واکنش مطمئن دارد، بلکه قادر است اتصال‌کوتاه‌های شدید را نیز در کوتاه‌ترین زمان ممکن مهار کند. طراحی مکانیکی و ساختار داخلی آن به گونه‌ای است که دفع حرارت در جریان‌های بالا به شکل بهینه انجام شود و عملکرد حفاظتی حتی در استفاده طولانی‌مدت دچار افت کیفیت نگردد.

این مدل به‌طور ویژه در محیط‌های صنعتی پرریسک مانند خطوط تولید فولاد ایستگاه‌های پمپاژ بزرگ یا مراکز داده که حتی وقفه‌ای کوتاه می‌تواند منجر به خسارات سنگین شود مورد استفاده قرار می‌گیرد. تجهیز به سیستم تریپ الکترونیکی قابل تنظیم این امکان را به بهره‌بردار می‌دهد تا مقادیر پاسخ حفاظتی را متناسب با ویژگی بارهای مصرفی و حساسیت شبکه تنظیم کند. همچنین قابلیت سازگاری کامل با ماژول‌های ارتباطی صنعتی باعث می‌شود 3VA2 به راحتی در شبکه‌های توزیع هوشمند برق یا سیستم‌های SCADA یکپارچه شود و داده‌های لحظه‌ای مربوط به جریان، توان و وضعیت حفاظتی مدار را ارائه دهد. این ویژگی‌ها موجب شده است که مدل 3VA2 در شرایطی که نیاز به ترکیب همزمان قدرت، اطمینان و انعطاف‌پذیری وجود دارد به انتخابی مطمئن و کارآمد بدل شود.

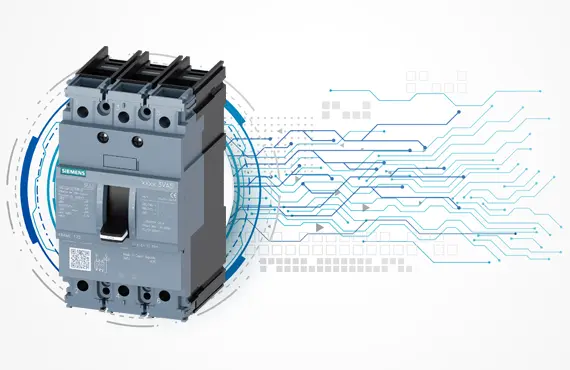

SENTRON-3VA5-siemens-mccb

3VA5 – ورود به بازار UL با کیفیت زیمنس

مدل 3VA5 یکی از اعضای خانواده SENTRON 3VA زیمنس است که به‌طور ویژه برای بازارهایی طراحی شده که تحت الزامات استاندارد UL فعالیت می‌کنند به‌ویژه بازار آمریکای شمالی. طراحی این مدل از ابتدا با رعایت دقیق شرایط سخت‌گیرانه این استاندارد صورت گرفته است. به این معنا که تمامی اجزای مکانیکی و الکتریکی آن باید آزمایش‌های جامع حرارتی، مکانیکی و تحمل خطا را با موفقیت پشت سر بگذارند. محدوده جریان نامی این کلید معمولاً از چند ده آمپر آغاز شده و تا حدود ۴۰۰ آمپر ادامه دارد که این بازه آن را به گزینه‌ای کارآمد برای تابلوهای توزیع و کنترل در پروژه‌های کوچک و متوسط بدل می‌سازد خصوصاً در کاربردهایی که دریافت تأییدیه UL برای اهداف صادراتی یا بهره‌برداری بین‌المللی ضروری است.

ساختار مکانیکی 3VA5 به شکلی جمع‌وجور و ارگونومیک طراحی شده تا نصب آن در تابلوهای دارای تأییدیه UL بدون نیاز به تغییرات عمده در جانمایی یا کابل‌کشی به‌راحتی امکان‌پذیر باشد. این مدل ضمن حفظ دقت عملکرد حفاظتی، زمان واکنش سریع و کارایی بالایی را متناسب با نیازهای جریان در این کلاس ارائه می‌دهد. قابلیت افزودن ماژول‌های ارتباطی به آن امکان یکپارچه‌سازی با سیستم‌های نظارت و کنترل پیشرفته را فراهم می‌آورد و این امر به بهره‌بردار اجازه می‌دهد تا وضعیت کاری کلید، داده‌های جریان و رویدادهای حفاظتی را به‌صورت لحظه‌ای پایش کند.

در حوزه کاربردهای عملی مدل 3VA5 به‌طور گسترده در پروژه‌هایی مانند مراکز داده کوچک، کارگاه‌های صنعتی متوسط، ساختمان‌های اداری با الگوهای مصرف متنوع و خطوط تولیدی که نیازمند اطمینان از کیفیت و تطابق با استاندارد UL هستند به کار گرفته می‌شود. این مدل با ارائه ترکیبی بهینه از قابلیت اطمینان، انعطاف‌پذیری و انطباق با الزامات بین‌المللی جایگاهی میانی و متعادل میان مدل‌های پرظرفیت‌تر و نسخه‌های ابتدایی این سری را به خود اختصاص داده است.

مثال کاربردی:

• تابلوهای کنترلی خطوط صادراتی به کانادا/آمریکا
• واحدهای صنعتی مشترک بین‌المللی که نیاز به هماهنگی استاندارد دارند
• ایستگاه‌های شارژ خودروهای برقی در آمریکای شمالی

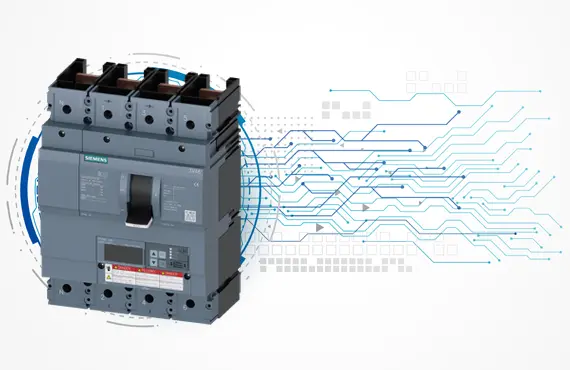

SENTRON-3VA6-siemens-mccb

3VA6 – اوج ظرفیت حفاظتی در استاندارد UL

مدل 3VA6 قدرتمندترین عضو خانواده SENTRON 3VA تحت استاندارد UL است؛ کلیدی که برای مواجهه با بیشترین بارهای الکتریکی و سخت‌ترین شرایط کاری طراحی شده است. این مدل همان فلسفه طراحی دقیق و مبتنی بر الزامات سخت‌گیرانه UL را حفظ کرده اما محدوده جریان نامی آن تا حدود ۶۰۰ آمپر گسترش یافته و بدین ترتیب برای کاربردهایی که حجم و شدت بار فراتر از توان مدل‌های کوچک‌تر است انتخابی مطمئن به شمار می‌آید. چنین دامنه‌ای از عملکرد باعث شده 3VA6 در تابلوهای اصلی توزیع برق صنایع بزرگ، ایستگاه‌های کلیدی شبکه قدرت، تأسیسات زیربنایی استراتژیک و پروژه‌هایی که هر لحظه اختلال می‌تواند منجر به خسارتی سنگین شود جایگاهی ویژه بیابد.

بدنه و ساختار مکانیکی این کلید با استحکام بسیار بالا طراحی شده است تا نه‌تنها در برابر جریان‌های اتصال کوتاه با شدت فوق‌العاده واکنشی سریع و مؤثر داشته باشد بلکه در مقابل تنش‌های مکانیکی، لرزش‌های مداوم و ضربات ناشی از راه‌اندازی بارهای سنگین نیز مقاومت کند. استفاده از فناوری‌های قطع پیشرفته موجب شده این مدل بتواند به‌صورت مداوم وضعیت تماس‌ها و دمای داخلی خود را رصد کرده و از بروز هرگونه ضعف یا افت عملکرد در گذر زمان جلوگیری کند.

یکی از نقاط قوت مهم 3VA6 قابلیت همگام‌سازی با ماژول‌های ارتباطی و سیستم‌های مانیتورینگ پیشرفته است که امکان جمع‌آوری، ثبت و تحلیل داده‌های عملیاتی را فراهم می‌سازد. این ویژگی نه‌تنها برای ثبت وقایع و بررسی پس از حادثه اهمیت دارد بلکه توانایی مدیریت پیشگیرانه را نیز به بهره‌بردار می‌بخشد تا بتواند پیش از وقوع یک خطای جدی اقدامات لازم را انجام دهد. در پروژه‌های بسیار حساس مانند صنایع معدنی، کارخانه‌های سیمان، پتروشیمی‌ها، فرودگاه‌ها و بنادر، چنین قابلیتی می‌تواند کل عملیات را از توقف ناگهانی و خسارت‌های چندمیلیونی نجات دهد. بدین ترتیب 3VA6 به عنوان نقطه اوج توان، پایداری و هوشمندسازی در خانواده MCCBهای زیمنس شناخته می‌شود و عملاً همه قابلیت‌های یک حفاظت پیشرفته و قابل اعتماد را در بالاترین سطح ارائه می‌دهد.

بخش ماژول‌ها و لوازم جانبی

تمام مدل‌های خانواده 3VA قابلیت توسعه با ماژول‌های جانبی را دارند که می‌توانند عملکرد کلید را بسیار فراتر از یک MCCB زیمنس معمولی ببرند:

• ماژول مانیتورینگ انرژی: اندازه‌گیری پارامترهایی مثل ولتاژ، جریان، توان، انرژی مصرفی و هارمونیک‌ها
• ماژول ارتباطی: اتصال مستقیم به سیستم مدیریت ساختمان یا شبکه صنعتی
• عملگر موتوری (Motor Operator): برای کنترل از راه دور کلید از طریق PLC زیمنس یا سیستم SCADA
• ماژول Trip از راه دور: جهت قطع اضطراری مدار از مکان‌های ایمن

این قابلیت‌ها باعث می‌شود که 3VAها به‌راحتی در سیستم‌های هوشمند و Industry 4.0 ادغام شوند.

تفاوت‌های استاندارد IEC و UL

درک تفاوت بین دو مدل IEC و UL برای انتخاب کلید درست حیاتی است:

• IEC 60947-2: رایج در اروپا، آسیا، خاورمیانه—بر اساس تست‌های عملکردی تحت شرایط نرمال بهره‌برداری طراحی می‌شود.
• UL 489: مورد نیاز آمریکای شمالی—شامل تست‌های سختگیرانه‌تر برای حرارت، لرزش و شرایط محیطی خاص.

3VA1 و 3VA2 از استاندارد IEC پیروی می‌کنند، در حالی که 3VA5 و 3VA6 برای UL ساخته شده‌اند.

انتخاب مدل مناسب

برای انتخاب بهترین مدل باید موارد زیر را بررسی کرد:

• استاندارد پروژه: پروژه داخلی → IEC، صادرات به آمریکا/کانادا → UL
• سطح جریان و قدرت قطع: بارهای سنگین و جریان بالا → 3VA2 یا 3VA6
• امکان توسعه هوشمند: همه مدل‌ها ماژولارند، اما فریم‌های بزرگ‌تر امکانات بیشتری دارند
• شرایط محیطی: دمای بالا و ارتعاش زیاد → مدل‌های صنعتی‌تر مثل 3VA2 یا 3VA6

نتیجه‌گیری

سری SENTRON 3VA زیمنس نه تنها یک راه‌حل حفاظتی، بلکه یک زیرساخت مدیریت انرژی محسوب می‌شود. با انتخاب صحیح بین 3VA1، 3VA2، 3VA5 و 3VA6 می‌توان پایداری شبکه، کاهش خطاها، و افزایش بهره‌وری سیستم برق را تضمین کرد. این سری ترکیبی از طراحی مهندسی دقیق، انعطاف‌پذیری در نصب و پشتیبانی از فناوری‌های روز است که آن را به یکی از انتخاب‌های اول مهندسان برق تبدیل کرده است.
