کلید محافظ جان زیمنس (RCCB) یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق است که با تشخیص جریان نشتی یا خطای زمین، از وقوع برقگرفتگی و آسیب به تجهیزات جلوگیری میکند. عملکرد صحیح این کلید در ایمنی ساختمانها و مراکز صنعتی نقش حیاتی دارد و بدون نصب و نگهداری مناسب، احتمال کاهش عمر مفید و خرابی عملکرد آن افزایش مییابد.
برای حفظ ایمنی و طول عمر کلید محافظ جان، رعایت نکات فنی مانند نصب مطابق استاندارد، انتخاب نوع و برند مناسب، تست دورهای و محافظت در برابر شرایط محیطی نامطلوب ضروری است. در ادامه این مقاله، راهکارهای پیشگیری از خرابی کلید محافظ جان زیمنس در استفاده طولانی مدت همراه با روش کار کلید، تست و نگهداری، نکات نصب و بررسی عملکرد ارائه میشود تا کاربران بتوانند از عملکرد ایمن و پایدار این کلیدها اطمینان حاصل کنند.
اهمیت کلید محافظ جان در سیستمهای الکتریکی
کلید محافظ جان زیمنس یکی از تجهیزات حیاتی در سیستمهای برق است که با شناسایی جریان نشتی زمین و قطع سریع مدار، از وقوع برقگرفتگی و خطرات ناشی از آن جلوگیری میکند. برای مثال، بسیاری از حوادث خانگی و صنعتی ناشی از تماس تصادفی با سیمها یا خرابی تجهیزات رخ میدهد که میتواند منجر به برقگرفتگی شدید یا آتشسوزی شود.
ساختار و عملکرد کلید محافظ جان زیمنس
کلید محافظ جان زیمنس (RCCB) شامل چند جزء کلیدی است که با همکاری یکدیگر جریان نشتی زمین را تشخیص میدهند و در صورت بروز خطا، مدار را قطع میکنند. هسته جریان جریان عبوری از فاز و نول را اندازهگیری میکند و رله داخلی در صورت تشخیص اختلاف جریان، فرمان قطع را صادر میکند. این ساختار ساده اما دقیق، باعث میشود کلید محافظ جان حتی جریانهای بسیار کم نشتی را شناسایی کند و از خطر برقگرفتگی جلوگیری نماید.
در انواع تکفاز، کلید معمولاً شامل دو ترمینال برای فاز و نول است و در مدارهای خانگی استفاده میشود، در حالی که در سهفاز، سه فاز به همراه نول تحت کنترل قرار میگیرند و کلید باید همزمان تمام جریانها را مانیتور کند تا عملکرد صحیح داشته باشد. به همین دلیل، نحوه عملکرد محافظ جان سه فاز کمی پیچیدهتر است و نیاز به دقت نصب و نگهداری بیشتری دارد.
استفاده از شمای فنی کلید محافظ جان هنگام نصب و نگهداری اهمیت زیادی دارد، زیرا کمک میکند تا اتصالات به درستی برقرار شده و عملکرد طولانیمدت و ایمن کلید تضمین شود.
روشهای تست و نگهداری کلید محافظ جان زیمنس
تست دکمه
استفاده از دکمه تست کلید محافظ جان برای اطمینان از عملکرد صحیح آن ضروری است. با فشار دادن این دکمه، جریان نشتی شبیهسازی میشود و کلید باید مدار را قطع کند. توصیه میشود این تست حداقل هر ماه یک بار انجام شود تا عملکرد ایمن کلید تضمین شود.
تست نشتی جریان با دستگاه تستر
دستگاه تست جریان نشتی کلید محافظ جان جریان واقعی عبوری از مدار را اندازهگیری میکند و مشخص میکند که آیا کلید محافظ جان در محدوده حساسیت خود به درستی عمل میکند یا خیر. انجام این تست به صورت دورهای، یکی از راهکارهای پیشگیری از خرابی کلید محافظ جان زیمنس در استفاده طولانیمدت است.
تست عملکرد در شرایط واقعی
بررسی عملکرد کلید با شبیهسازی خطا یا جریان نشتی واقعی، اطمینان میدهد که کلید در شرایط عملیاتی و محیط واقعی نیز به درستی کار میکند و از بروز خطر جلوگیری میکند.
نکات نگهداری کلید محافظ جان
برای افزایش طول عمر کلید محافظ جان، اتصالات آن باید همیشه تمیز نگه داشته شوند، از رطوبت و دمای زیاد محافظت شود و سیمبندی و تجهیزات جانبی به صورت دورهای بررسی شوند. رعایت محل نصب کلید محافظ جان و پیروی از نقشه نصب کلید محافظ جان تک فاز، بخش مهمی از نگهداری صحیح و اطمینان از عملکرد طولانیمدت کلید است.
مشکلات رایج و معایب کلید محافظ جان
کلید محافظ جان ممکن است به دلایل مختلف دچار خرابی یا عملکرد ناقص شود. عواملی مانند اتصال نادرست سیمها، رطوبت زیاد، نوسانات برق یا استفاده از تجهیزات فرسوده میتواند باعث عملکرد نامطلوب کلید شود. از جمله مشکلات رایج میتوان به کار نکردن کلید محافظ جان بدون ارت، پریدن محافظ جان سه فاز و عملکرد ناقص محافظ جان سه فاز بدون نول اشاره کرد.
برای پیشگیری از این مشکلات، توصیه میشود کلید مطابق نقشه نصب کلید محافظ جان تک فاز یا سه فاز نصب شود، تستهای دورهای انجام شود و سیمبندی و اتصالات به صورت مرتب بررسی شوند. استفاده از تجهیزات با کیفیت و رعایت نکات ایمنی میتواند طول عمر کلید محافظ جان زیمنس را افزایش داده و از خرابی ناگهانی جلوگیری کند.
انواع کلیدهای محافظ جان و کاربرد آنها
تکفاز، سهفاز و ترکیبی
کلیدهای محافظ جان در انواع تکفاز، سهفاز و ترکیبی تولید میشوند و هر کدام کاربردهای خاص خود را دارند. کلیدهای تکفاز معمولاً در محیطهای مسکونی برای حفاظت از مدارهای خانگی استفاده میشوند، در حالی که کلیدهای سهفاز برای محیطهای صنعتی و تجاری با مصرف برق بالاتر مناسب هستند. نوع ترکیبی نیز برای سیستمهایی که نیاز به حفاظت از چند مدار به صورت همزمان دارند، کاربرد دارد و میتواند ترکیبی از حفاظت تکفاز و سهفاز ارائه دهد. استفاده از این کلیدها به حفظ ایمنی افراد و تجهیزات کمک میکند و نقش مهمی در راهکارهای پیشگیری از خرابی کلید محافظ جان زیمنس در استفاده طولانیمدت دارد.
برندهای مطرح و کیفیت ساخت
انتخاب کلید محافظ جان از برندهای معتبر مانند زیمنس و پارس تضمینکننده دوام بالا و دقت در تشخیص جریان نشتی است. برندهای با کیفیت، عمر طولانیتری دارند و کمتر دچار خرابی میشوند. برای کاربران خانگی و صنعتی توصیه میشود از بهترین محافظ جان تک فاز یا محصولات باکیفیت مانند محافظ جان پارس استفاده کنند تا امنیت سیستم برق تضمین شود و نیاز به تعویض مکرر کاهش یابد. انتخاب بهترین مارک کلید محافظ جان یکی از مهمترین گامها در حفظ ایمنی و طول عمر کلید است.
نکات نصب صحیح کلید محافظ جان
نصب صحیح کلید محافظ جان نقش حیاتی در عملکرد ایمن و طولانیمدت آن دارد. ابتدا باید نقشه نصب کلید محافظ جان تک فاز یا سه فاز را بررسی کرده و مطابق آن سیمبندی فاز و نول را انجام دهید. محل نصب کلید محافظ جان باید خشک، دور از رطوبت و در دسترس باشد تا دسترسی برای تست و نگهداری آسان باشد. استفاده از شمای فنی کلید محافظ جان کمک میکند تا اتصالات به درستی برقرار شوند و عملکرد کلید تضمین شود.
در هنگام نصب، رعایت نکات ایمنی بسیار مهم است؛ از جمله توجه به تفاوت رله ارت فالت و محافظ جان و نحوه صحیح تنظیم آن (نحوه تنظیم رله ارت فالت)تا از عملکرد درست و جلوگیری از خطاهای ناخواسته اطمینان حاصل شود. نصب استاندارد و رعایت نکات ایمنی، بخشی از راهکارهای پیشگیری از خرابی کلید محافظ جان زیمنس در استفاده طولانیمدت است و به افزایش طول عمر و کارایی کلید کمک میکند.

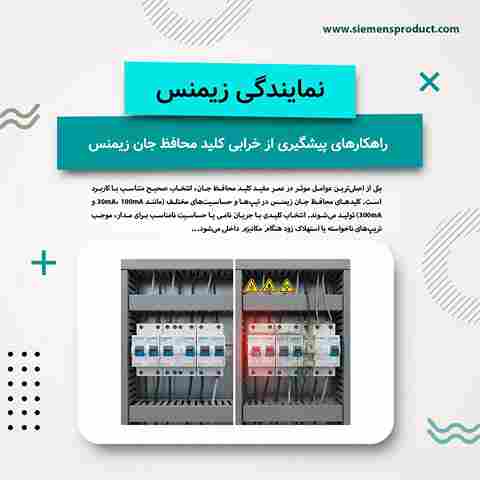

راهکارهای پیشگیری از خرابی کلید محافظ جان زیمنس
یکی از اصلیترین عوامل موثر در عمر مفید کلید محافظ جان، انتخاب صحیح متناسب با کاربرد است. کلیدهای محافظ جان زیمنس در تیپها و حساسیتهای مختلف (مانند 30mA، 100mA و 300mA) تولید میشوند. انتخاب کلیدی با جریان نامی یا حساسیت نامناسب برای مدار، موجب تریپهای ناخواسته یا استهلاک زود هنگام مکانیزم داخلی میشود. بنابراین، پیش از نصب، باید نوع مصرف (خانگی، صنعتی یا تجاری) و شرایط بار بهصورت دقیق بررسی شود.
کیفیت نصب و کابلکشی استاندارد یکی دیگر از عوامل کلیدی در جلوگیری از خرابی زودهنگام است. اتصالات شل، استفاده از کابلهای غیراستاندارد یا اشتباه در تفکیک نول و ارت میتواند باعث ایجاد جریانهای نشتی غیرعادی و افزایش دفعات قطع کلید شود. این موضوع در بلندمدت به بخشهای الکترومکانیکی کلید محافظ جان فشار وارد کرده و دقت عملکرد آن را کاهش میدهد.
از دیگر راهکارهای مهم، بازرسی و تست دورهای کلید محافظ جان زیمنس است. زیمنس توصیه میکند که دکمه تست (T) کلید حداقل ماهی یکبار فشرده شود تا از صحت عملکرد مکانیزم قطع اطمینان حاصل گردد. انجام این تست ساده، از گیرکردن اجزای داخلی و ازکارافتادن ناگهانی کلید در شرایط بحرانی جلوگیری میکند.
کنترل شرایط محیطی نیز نقش مهمی در افزایش طول عمر این تجهیز دارد. نصب کلید محافظ جان در محیطهایی با رطوبت بالا، گردوغبار شدید یا دمای غیرمجاز میتواند به مرور زمان باعث آسیب به مدار داخلی شود. استفاده از تابلوهای استاندارد با درجه حفاظت مناسب (IP)، یکی از مؤثرترین راهحلها برای کاهش این ریسک است.
همچنین، باید از جلوگیری از اضافهبار و نوسانات شدید ولتاژ اطمینان حاصل شود. هرچند کلید محافظ جان بهطور مستقیم وظیفه حفاظت در برابر اضافهبار را ندارد، اما عبور جریانهای غیرمجاز میتواند باعث گرمشدن بیشازحد و کاهش عمر مفید آن شود. ترکیب این کلید با تجهیزات حفاظتی مکمل مانند فیوز مینیاتوری یا کلید اتوماتیک، باعث افزایش ایمنی و پایداری سیستم خواهد شد.
در نهایت، استفاده از کلید محافظ جان اصل زیمنس و خرید از منابع معتبر اهمیت بالایی دارد. نمونههای تقلبی یا بیکیفیت، حتی در صورت عملکرد اولیه مناسب، در استفاده طولانیمدت دچار افت دقت و خرابی زودرس میشوند. با رعایت این راهکارها، میتوان عملکرد پایدار، ایمن و طولانی مدت کلید محافظ جان زیمنس را تضمین کرد و هزینههای تعمیر و تعویض را به حداقل رساند.
راهکارهای پیشگیری
برای حفظ عملکرد صحیح و طولانیمدت کلید محافظ جان زیمنس، رعایت یک سری اقدامات عملی و پیشگیرانه ضروری است.
- تست منظم کلید: استفاده از دکمه تست و بررسی عملکرد دورهای برای اطمینان از عملکرد صحیح.
- نگهداری صحیح: محافظت از رطوبت و دمای بالا، تمیز نگه داشتن اتصالات و بررسی سیمبندی و تجهیزات جانبی.
- نصب مطابق نقشه استاندارد: رعایت نقشه نصب کلید محافظ جان تکفاز یا سهفاز و شمای فنی کلید.
- انتخاب نوع و برند مناسب: استفاده از RCCBهای با کیفیت از برندهای معتبر برای افزایش دوام و دقت در تشخیص جریان نشتی.
- اجتناب از اشتباهات رایج: جلوگیری از نصب نادرست، عدم تست دورهای و استفاده از کلید نامناسب برای مدار.
- پیروی از استراتژی حفاظتی کامل: ترکیب روشهای انتخاب و نصب RCCB با حفاظت همزمان MCB + RCCB برای اطمینان از عملکرد ایمن و کاهش هزینههای تعمیر و تعویض.
پرسشهای متداول:
- آیا کلید محافظ جان بدون ارت عمل میکند؟
بله، کلید میتواند جریان نشتی را تشخیص دهد، اما اتصال به ارت ایمنی را افزایش میدهد. - چگونه عمر مفید کلید محافظ جان را افزایش دهیم؟
با تست منظم، محافظت در برابر رطوبت و دمای زیاد، نصب صحیح و استفاده از برند معتبر. - هر چند وقت یک بار باید کلید تست شود؟
حداقل ماهانه با دکمه تست و سالانه با دستگاه تست جریان نشتی و بررسی عملکرد واقعی. - علت پریدن محافظ جان سه فاز چیست؟
اتصال نادرست سیمها، جریان نشتی واقعی، تجهیزات فرسوده یا نصب ناصحیح؛ تستهای دورهای میتواند از آن جلوگیری کند.
کلام آخر
نگهداری و تست منظم کلید محافظ جان زیمنس نقش حیاتی در ایمنی سیستمهای برق و جلوگیری از خطرات ناشی از جریان نشتی زمین دارد. استفاده از برند معتبر، نصب صحیح مطابق نقشه و شمای فنی کلید و رعایت نکات ایمنی از جمله محافظت در برابر رطوبت و دمای بالا، میتواند طول عمر کلید را افزایش دهد و عملکرد ایمن آن را تضمین کند.
برای اطمینان از عملکرد صحیح کلید و حفاظت مستمر، توصیه میشود کاربران به طور دورهای کلید را بررسی کنند، تستهای لازم را انجام دهند و استانداردهای نصب و نگهداری را رعایت کنند. رعایت این راهکارها نه تنها امنیت افراد را تضمین میکند، بلکه از خرابی زودهنگام و هزینههای اضافی جلوگیری میکند.
