کلید مینیاتوری یا Miniature Circuit Breaker (MCB) یک کلید برقی خودکار است که نقش حیاتی در جلوگیری از آسیب ناشی از عبور جریان بیش از حد در یک مدار الکتریکی دارد. این دستگاه‌های کوچک و کارآمد به طور خاص برای قطع یا خاموش شدن در هنگام بروز اضافه‌بار یا اتصال کوتاه طراحی شده‌اند و حفاظت مؤثری در برابر خطاهای الکتریکی و احتمال خرابی تجهیزات فراهم می‌کنند.
کلیدهای مینیاتوری به طور گسترده به عنوان اجزای ایزولاسیون در محیط‌های مسکونی، تجاری و صنعتی استفاده می‌شوند. به عنوان بخشی از خانواده بزرگ کلیدهای حفاظتی، MCB اطمینان حاصل می‌کند که سیستم‌های برقی به شکل قابل‌اعتمادی محافظت شده و ایمن کار کنند.
انواع کلید مینیاتوری
کلیدهای مینیاتوری در چندین نوع مختلف شامل A، B، C، D، K و Z موجود هستند. اما سه نوع اصلی که معمولاً استفاده می‌شوند، B، C و D هستند. هر نوع برای واکنش مؤثر به سطوح مختلف اضافه‌جریان طراحی شده است که عموماً با مفاهیمی مانند “منحنی قطع”، “مشخصات قطع” یا “مشخصات اضافه‌جریان” شناخته می‌شوند.
1. کلید مینیاتوری نوع B
کلیدهای نوع B بسیار حساس هستند و در زمانی که جریان سه تا پنج برابر حداکثر بار مجاز یا جریان نامی شود، قطع می‌کنند. این نوع برای کاربردهای خانگی و محیط‌های تجاری کم‌ولتاژ که افزایش‌های ناگهانی جریان کوچک پیش‌بینی می‌شود، مناسب است.
2. کلید مینیاتوری نوع C
کلیدهای نوع C برای دستگاه‌های برقی قدرتمند که در محیط‌های تجاری و صنعتی یافت می‌شوند، ایده‌آل هستند. این MCBها در جریان‌های بین پنج تا ده برابر بار نامی عمل می‌کنند. این نوع به طور معمول برای موتورهای کوچک و روشنایی فلورسنت استفاده می‌شود.
3. کلید مینیاتوری نوع D
کلیدهای نوع D کمترین حساسیت را دارند و زمانی که جریان به ده تا بیست برابر حداکثر بار مجاز برسد، فعال می‌شوند. این نوع برای دستگاه‌های صنعتی و تجاری سنگین که گاهی اوقات افزایش شدید جریان را تجربه می‌کنند، طراحی شده است. مثال‌ها شامل تجهیزات جوشکاری، دستگاه‌های اشعه ایکس، موتورهای بزرگ و واحدهای UPS می‌باشد.
انواع تخصصی MCB
علاوه بر انواع اصلی، برخی از MCBها برای کاربردهای خاص طراحی شده‌اند:
- نوع K – زمانی که جریان به هشت تا دوازده برابر بار مجاز برسد قطع می‌کند. به ویژه برای محافظت از موتورها در برابر خطاهای الکتریکی مناسب است.
- نوع Z – بسیار حساس است و زمانی که جریان تنها دو تا سه برابر بار مجاز شود، قطع می‌کند. این نوع به صورت ویژه برای تجهیزات حساس مانند نیمه‌هادی‌ها استفاده می‌شود.
Siemens MCBs
کاربردهای کلید مینیاتوری
کلید مینیاتوری زیمنس برای اطمینان از ایمنی و قابلیت اطمینان سیستم‌های برق در کاربردهای مختلف استفاده می‌شوند. مهم‌ترین استفاده‌ها عبارت‌اند از:
- ساختمان‌های مسکونی: حفاظت مدارهای برق در برابر خطاهای ناشی از وسایل برقی، روشنایی و سایر بارهای خانگی.
- ساختمان‌های تجاری: حفاظت مدارهایی که تجهیزات، سیستم‌های HVAC و روشنایی را تغذیه می‌کنند.
- تأسیسات صنعتی: محافظت از ماشین‌آلات، موتورها و سیستم‌های کنترل در برابر اضافه‌جریان.
- مراکز داده: حفاظت سرورها و تجهیزات شبکه در برابر خطاهای برقی.
- بیمارستان‌ها: حفاظت تجهیزات حساس پزشکی و سیستم‌های حیاتی.
- مؤسسات آموزشی: ایمنی برق کلاس‌ها، آزمایشگاه‌ها و بخش‌های اداری.
- خودروهای تجاری: حفاظت سیستم‌های الکتریکی داخلی اتوبوس‌ها و کامیون‌ها.
- سیستم‌های انرژی تجدیدپذیر: حفاظت اینورترها، مبدل‌ها و شارژ کنترلرها در انرژی خورشیدی و بادی.
مقادیر جریان نامی MCB
مقادیر متداول جریان نامی در MCBهای تجاری عبارت‌اند از:
- 2 آمپر
- 6 آمپر
- 10 آمپر
- 16 آمپر
- 20 آمپر
- 25 آمپر
- 32 آمپر
آشنایی با این مقادیر در انتخاب MCB زیمنس مناسب برای نیازهای خاص الکتریکی کمک می‌کند.
نحوه عملکرد کلید مینیاتوری
کلیدهای مینیاتوری هنگام مواجهه با اضافه جریان فعال می‌شوند. این اضافه جریان ممکن است ناشی از اضافه بار یا اتصال کوتاه باشد.
- در اضافه‌بار، نوار دوسازه‌ای (bimetallic strip) گرم شده، خم می‌شود و باعث قطع مدار می‌شود (عملکرد حرارتی).
- در اتصال کوتاه، عملکرد مغناطیسی از طریق سیم پیچ قطع کن باعث قطع سریع مدار می‌شود (عملکرد الکترومغناطیسی).
در شرایط افزایش شدید جریان، MCB در کمتر از یک‌دهم ثانیه عمل می‌کند. اگر اضافه جریان به مقادیر مرزی نزدیک باشد، واکنش ممکن است اندکی کندتر باشد.
کلید مینیاتوری زیمنس
زیمنس برند مشهور جهانی در تجهیزات برقی است و SIEMENS MCB به دلیل عملکرد قابل‌اعتماد و کیفیت بالا شناخته می‌شوند. این MCBها به طور خودکار برق مدار را در صورت بروز اضافه‌جریان یا اتصال کوتاه قطع می‌کنند.
زیمنس MCBهایی با طیف گسترده‌ای از مشخصات و مقادیر جریان نامی (از 1 آمپر تا بیش از 20 آمپر) ارائه می‌دهد.
ویژگی ها:
- ساخت بادوام
- تکنولوژی پیشرفته
- رعایت کامل استانداردهای ایمنی بین‌المللی

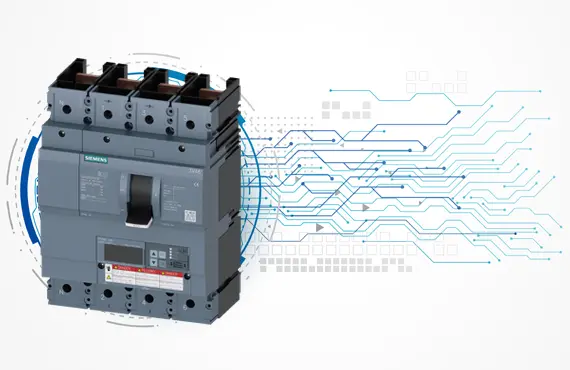

SENTRON-3VA6-siemens-mccb
انواع کلید مینیاتوری زیمنس
زیمنس مجموعه گسترده‌ای از کلید مینیاتوری ارائه می‌دهد که نیازهای محیط‌های مختلف، از مصارف خانگی تا صنعتی سنگین، را برآورده می‌کند. در ادامه برخی از محبوب‌ترین انواع آن معرفی شده است:
1- کلید 3wl
- کاربرد: طراحی‌شده برای عملکرد بالا به‌ویژه در مصارف صنعتی، قادر به مدیریت ظرفیت‌های بالای جریان و قطع اتصال کوتاه در سیستم‌های بزرگ.
- ویژگی‌ها: طراحی ماژولار، ظرفیت قطع بالا، و بهره‌مندی از واحدهای تریپ الکترونیکی برای مانیتورینگ و کنترل لحظه‌ای.
- موارد استفاده: سیستم‌های توزیع برق، حفاظت ژنراتور و سایر کاربردهای صنعتی با نیاز جریان بالا.
2-کلیدهای مینیاتوری خانگی
- کاربرد: ویژه مصارف خانگی، جمع‌وجور، قابل‌اعتماد و مناسب برای حفاظت سیم‌کشی برق، لوازم خانگی و امنیت افراد.
- ویژگی‌ها: ساده، نصب آسان، ولتاژ پایین، کنترل بارهای متداول در محیط خانگی.
- موارد استفاده: آپارتمان‌ها و ساختمان‌های کوچک برای حفاظت در برابر اضافه‌جریان و مدیریت مطمئن برق.
3-کلیدهای مینیاتوری (MCB)
- کاربرد: برای کاربردهای کم‌قدرت، عمدتاً در طراحی‌های مسکونی و ساختمان‌های تجاری کوچک.
- ویژگی‌ها: ابعاد کوچک، نصب آسان، دقت بالا در قطع مدار، ارائه طیف متنوعی از جریان‌های نامی برای حفاظت انعطاف‌پذیر.
- موارد استفاده: خانه‌ها، دفاتر کوچک، و مکان‌های تجاری به‌عنوان محافظ سبک و استاندارد.
4- کلیدهای فریم قالبی (MCCB)
- کاربرد: برای مصارف صنعتی و تجاری، با ظرفیت جریان بالاتر نسبت به MCB.
- ویژگی‌ها: دارای تنظیمات تریپ قابل‌برنامه‌ریزی، حفاظت حرارتی و مغناطیسی، ظرفیت قطع بالاتر.
- موارد استفاده: ولتاژ متوسط در ساختمان‌های تجاری، کارخانه‌ها، ماشین‌آلات.
5- سری 4VA
- کاربرد: ترکیبی از ویژگی‌های MCCB و MCB، متراکم، انعطاف‌پذیر و دقیق.
- ویژگی‌ها: دوام و انعطاف بالا، خصوصیات قطع متنوع متناسب با کاربرد.
- موارد استفاده: ساختمان‌های مسکونی و تجاری که در آن فضای نصب محدود است اما نیاز به حفاظت مطمئن وجود دارد.
7- سری Sentron
- کاربرد: پوشش کامل سیستم‌های برق فشار ضعیف، از مصارف صنعتی تا خانگی.
- ویژگی‌ها: رابط‌های ارتباطی، سیستم عیب‌یابی، انواع و اندازه‌های متنوع بر اساس نیاز.
- موارد استفاده: مناسب برای نظارت سیستم و دریافت داده‌های لحظه‌ای در پروژه‌های خانگی، تجاری و صنعتی.
چرا کلید مینیاتوری زیمنس را انتخاب کنیم؟
- نوآوری و قابلیت اطمینان
زیمنس از پیشتازان طراحی کلیدهای پریمیوم با فناوری پیشرفته، سیستم‌های هوشمند و قابلیت برقراری ارتباط با سایر تجهیزات است. این ویژگی‌ها همراه با طراحی ماژولار و مانیتورینگ لحظه‌ای، زیمنس را به انتخابی قابل‌اعتماد برای سیستم‌های حیاتی برق تبدیل می‌کند. - پاسخ‌گویی به همه نیازها
از کوچک‌ترین پروژه‌های خانگی با یک MCB تا بزرگ‌ترین تأسیسات صنعتی نیازمند ACB، همیشه یک راهکار زیمنس مناسب وجود دارد. - ایمنی و انطباق با استاندارد
ایمنی در صدر اولویت‌های زیمنس قرار دارد و محصولات آن با استانداردهای جهانی هماهنگ‌اند، شامل حفاظت قوس الکتریکی، حفاظت اضافه‌بار و جلوگیری از اتصال کوتاه. - بهره‌وری انرژی
کلید مینیاتوری زیمنس علاوه بر حفاظت، کمک می‌کنند تا مصرف انرژی کنترل شود. مکانیزم قطع دقیق و تنظیمات قابل‌تنظیم، عملکرد سیستم برق را بهینه کرده و هزینه‌های عملیاتی را کاهش می‌دهد. - پشتیبانی فنی و دسترسی جهانی
تعهد زیمنس به مشتریان، دریافت پشتیبانی و قطعات یدکی مطمئن را آسان می‌کند. در عربستان سعودی، همکاری با یک نمایندگی معتبر زیمنس دسترسی به محصولات درجه‌یک و مشاوره متناسب با شرایط محلی را تضمین می‌کند.
